Основные характеристики:
Бренд
Makelsan
Мощность
10 - 200 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
Серия LevelUps ИБП с инновационной 3-х уровневой технологией это система онлайн ИБП двойного преобразования, которая обеспечивает один из самых высоких уровней энергетической эффективности в промышленности. Благодаря толерантности к регенеративным нагрузкам возможна совместная работа ИБП с разного рода оборудованием включая генераторы, моторы и другие приложения генерирующие регенеративную нфгрузку.

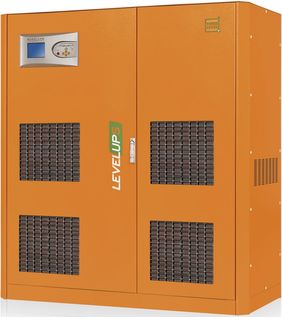

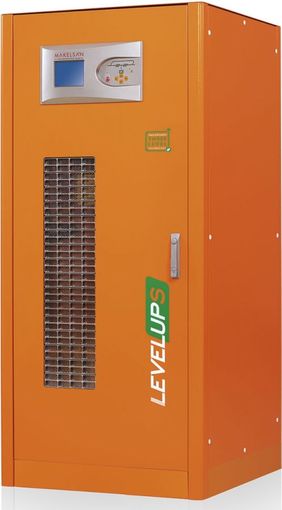

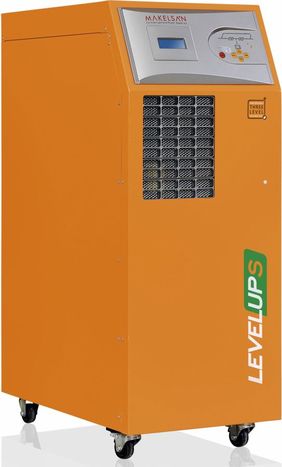

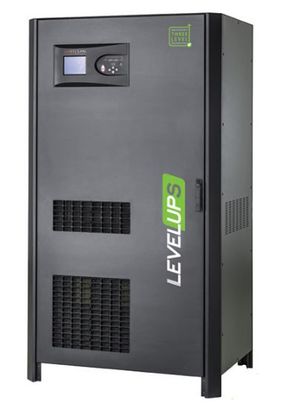

Makelsan Level UPS (10 - 200кВА)

Преимущества

  • Технология 3-х уровневого преобразования выпрямителя и инвертора
  • Ультра высокая эффективность
  • Максимальная мощность кВА=кВт

Инновационная 3-х уровневая технология

  • Серия LevelUPS с Инновационной Технологией 3-х уровневого преобразования это трехфазные системы ОнЛайн ИБП с истинным двойным преобразованием, обеспечивающие высочайший уровень эффективности.
  • Благодаря современной 3-х уровневой конструкции инвертора и выпрямителя Серия LevelUPS предлагает новейшую технологию преобразования мощности и обеспечивает эффективность до 96% при типовой нагрузке 50-75%. Ультраэффективность системы обеспечивает значительное снижение затрат в сравнении с традиционными ИБП с КПД 93%

Высокая эффективность и Низкая стоимость владения

  • Меньшее энергопотребление при питании нагрузки благодаря эффективности до 96%.
  • Снижение потерь энергии.
  • Снижение потребления энергии и требований к охлаждению.
  • Снижение эксплуатационных расходов на ИБП
  • Технология коррекции фактора мощности IGBT выпрямителя обеспечивает уровень входного коэфф. мощности близкий к 1 (≥0,99). Высокая входная мощность снижает затраты на электроэнергию, минимизирует требования к кабелю, устройствам защиты и ДГУ, что снижает стоимость инвестиций.
  • Низкий уровень входных гармонических искажений тока (THDi) менее 3% исключает возникновение помех в питающей сети и применение дорогих фильтров гармоник
  • Небольшая площадь и удобство обслуживания.

Высокий выходной фактор мощности 1

  • Выходной фактор мощности 1 (кВА=кВт) обеспечивает до 25% больше активной энергии в сравнении с традиционным ИБП.
  • Подходит для питания оборудования с емкостным или индуктивным характером потребления
  • Без снижения активной мощности при коэф. мощности от 0.9 (опережающий) до 0.9 (запаздывающий)

Максимальная доступность

  • Параллельное подключение до 8 ИБП для резервирования (N+1) или наращивания мощности
  • Кольцевое соединение обеспечивает работоспособность параллельной системы при повреждении кабеля связи.

Стандартные функции

  • Раздельный ввод выпрямителя и байпаса.
  • Работа с общей батарейной емкостью.
  • Защита от обратного пробоя.
  • Холодный старт (Опционально).
  • Расширенное управление батареей.
  • Защита от перегрузки и короткого замыкания.
  • Готовность к подключению в параллель.
  • Резервированный блок питания.
  • Плавный старт выпрямителя при восстановлении питающей сети.
  • Датчик температурной компенсации.
  • Встроенный статический и сервисный байпас.
  • Режим рекуперации энергии обратно в сеть.

Расширенные коммуникационные возможности

  • 500 записей в журнале событий с детализацией параметров.
  • Дружественный мультиязычный сенсорный графический дисплей разрешением 320x240 точек.
  • ПО для мониторинга и отключения компьютеров.
  • Последовательные порты RS232 и RS485.
  • Карта Modbus RTU (Опционально).
  • 2 интерфейсных слота для опциональных карт.
  • Удаленное аварийное отключение (EPO).
  • Выносная панель управления (Опционально).
  • Карта релейных контактов (Опционально).
  • Карта мониторинга SNMP (Опционально).
  • Карта Profi BUS (Опционально).

Гибкость в применении

  • Температурный датчик для внешних батарейных кабинетов для расширенной автономии.
  • Внешние батарейные кабинеты для различных типоразмеров АКБ для обеспечения расширенного времени автономии.
  • Различные размеры ИБП 10-40кВА для размещения внутри АКБ большей емкости при необходимости увеличенной автономии.
  • Версии с фазностью 3/1 доступны для моделей 10-30кВА.
  • Режим конвертора частоты.
  • Изолирующие трансформаторы для формирования нейтрали при раздельном вводе выпрямителя и байпаса или для гальванической изоляции нагрузки от питающей сети.
  • Серия совместима со стандартом EN 50171 для обеспечения питания систем аварийного освещения.

Технические характеристики

МОДЕЛЬ
Полная мощность, кВА 10 15 20 30 40 60 80 100 120 160 200 250 300 400 500 600 800 1000
Активная мощность, кВт 10 15 20 30 40 60 80 100 120 160 200 225 270 360 450 540 720 900
ВХОД
Номинальное напряжение ~380/400/415 В, 3P+N+PE
Диапазон напряжений 20% +15% (Опционально -37% +22%)
Диапазон частоты 50 / 60 Гц ±10% (Настраивается)
Фактор мощности >0.99
Искажения входного тока THDi <%3
ВЫХОД
Фактор мощности
1.0 0.9 (1 Опционально)
Номинальное напряжение ~380/400/415 В 3P+N
Стабильность напряжения Статическая ±1%; Динамическая ±3%
Стабильность частоты 50Гц / 60Гц ±0,01% (Режим АКБ)
Искажения напряжения THDv Линейная нагрузка <1% / Нелинейная нагрузка <3%
Крест-Фактор 3:1
Перегрузочная способность* При нагрузке 125% 10мин; при нагрузке 150% 1мин
Эффективность (Режим Online) 96%
Эффективность (Режим Eco) до 99%
БАЙПАС
Номинальное напряжение ~380/400/415 В 3P+N
Диапазон напряжений ±15% (Настраивается от ±10% до ±30%)
Диапазон частоты ±5Гц (Настраивается)
БАТАРЕИ
Тип VRLA / GEL
Количество (12В пост.тока VRLA) 60
Мощность заряда 12,5% от активной мощности ИБП (Номинально 0,1 C, настраивается)
Типовое время перезарядки 6-8 часов
Встроенные АКБ
60 x 7Ач или 9Ач Встроенные АКБ
ОКРУЖАЮЩАЯ СРЕДА
Рабочая температура Для ИБП 0°C~40°C; для батарей 0°C~25°C
Температура хранения Для ИБП 15°C~45°C; для батарей -10°C~60°C
Класс защиты корпуса IP20
Влажность 0-95% без конденсации
Высота над уровнем моря <1000м, коэф. коррекции 1; <2000м, коэф. коррекции >0.92; <3000м, коэф. коррекции >0.84
Уровень шума, dBA
< 53 < 55 < 60 < 65 < 72 < 74 < 75
ИНТЕРФЕЙСЫ
Коммуникационные порты RS232 стандартно, RS485 и SNMP адаптер опционально
СТАНДАРТЫ
Качество ISO 9001, ISO 14001, ISO 18001, TSE-HYB
Соответствие EN62040-3 (VFI-SS-111, Bureau Veritas Certified)
EMC/LVD EN62040-2, EN62040-1, EN60950, (TÜV SÜD Certified)

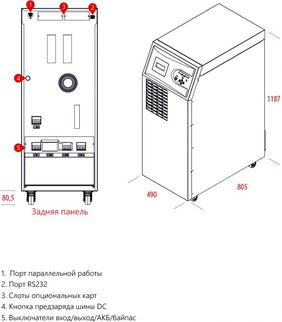

ГАБАРИТЫ и МАССА
Габариты кабинета, мм
Ширина
Глубина
Высота
490 763 810 830 1250 2345
805 771 820 870 845 485
1190 1555 1705 1800 2102 2003
Масса нетто, кг
125 126 131 146 173 323 331 353 368 475 490 850 850 850 850 1740 1740 1990
Габариты упаковки, мм
Ширина
Глубина
Высота
600 900 900 900 1370 2445
900 970 970 970 870 585
1400 2040 2040 2040 2120 2250
Масса брутто, кг
145 146 151 166 193 353 361 383 398 505 520 890 890 890 890 1820 1820 2070

* при определенных условиях.
Доступна версия 3 фазы вх / 1 фаза вых. (10 - 30кВА)

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
310038 ИБП Keor Multiplug 600 ВА
310039 ИБП Keor Multiplug 800 ВА
Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
LevelUPS Series LU3010 Стандартный модуль, 10 кВА/10 кВт, ±372VDC 460 805 1190 100
LevelUPS Series LU3310 with 7Ah Стандартный модуль, 10 кВА, ±372VDC, PF1, со встроенными АКБ 7 Ач, 13 мин. 460 805 1190 250
LevelUPS Series LU3310 with 9Ah Стандартный модуль, 10 кВА, ±372VDC, PF1, со встроенными АКБ 9 Ач, 23 мин 460 805 1190 282
LevelUPS Series LU3015 Стандартный модуль, 15 кВА/15 кВт, ±372VDC 460 805 1190 100
LevelUPS Series LU3315 with 7Ah Стандартный модуль, 15 кВА, ±372VDC, PF1, со встроенными АКБ 7 Ач, 7мин. 460 805 1190 250
LevelUPS Series LU3315 with 9Ah Стандартный модуль, 15 кВА, ±372VDC, PF1, со встроенными АКБ 9 Ач, 13 мин. 460 805 1190 282
LevelUPS Series LU3020 Стандартный модуль, 20 кВА/20 кВт, ±372VDC 460 805 1190 107
LevelUPS Series LU3320 with 7Ah Стандартный модуль, 20 кВА, ±372VDC, PF1, со встроенными АКБ 7 Ач, 3 мин. 460 805 1190 257
LevelUPS Series LU3320 with 9Ah Стандартный модуль, 20 кВА, ±372VDC, PF1, со встроенными АКБ 9 Ач, 7 мин. 460 805 1190 289
LevelUPS Series LU3030 Стандартный модуль, 30 кВА/30 кВт, ±372VDC 460 805 1190 118
LevelUPS Series LU3330 with 9Ah Стандартный модуль, 30 кВА, ±372VDC, PF1, со встроенными АКБ 9 Ач, 3 мин. 460 805 1190 300
LevelUPS Series LU3040 Стандартный модуль, 40 кВА/40 кВт, ±372VDC 460 805 1190 125
LevelUPS Series LU3060 Стандартный модуль, 60 кВА/60 кВт, ±372VDC 460 805 1190 260
LevelUPS Series LU3080 Стандартный модуль, 80 кВА/80 кВт, ±372VDC 765 770 1705 270
LevelUPS Series LU3100 Стандартный модуль, 100 кВА/100 кВт, ±372VDC 765 770 1705 350
LevelUPS Series LU3120 Стандартный модуль, 120 кВА/120 кВт, ±372VDC 765 770 1705 355
LevelUPS Series LU3160 Стандартный модуль, 160 кВА/160 кВт, ±372VDC 810 820 1705 475
LevelUPS Series LU3200 Стандартный модуль, 200 кВА/200 кВт, ±372VDC 810 820 1705 485
Batt. 7Ah, in A8 cabinet Батарейная емкость 7 Ач (64х7) в шкафу А8, срок службы 5 лет 426 537 654 182
Batt. 9Ah, in A8 cabinet Батарейная емкость 9 Ач (64х9) в шкафу А8, срок службы 5 лет 426 537 654 213
Batt. 12Ah, in A16 cabinet Батарейная емкость 12 Ач (64х12) в шкафу А16, срок службы 5 лет 893 610 1288 315
Batt. 14Ah, in A16 cabinet Батарейная емкость 14 Ач (128х7) в шкафу А16, срок службы 5 лет 893 610 1288 377
Batt. 17Ah, in A16 cabinet Батарейная емкость 17 Ач (64х17) в шкафу А16, срок службы 5 лет 893 610 1288 423
Batt. 18Ah, in A16 cabinet Батарейная емкость 18 Ач (128х9) в шкафу А16, срок службы 5 лет 893 610 1288 438
Batt. 33Ah, in A16 cabinet Батарейная емкость 33 Ач (64х33) в шкафу А16, срок службы 10 лет 893 610 1288 784
Batt. 40Ah, in 900 mm cabinet Батарейная емкость 40 Ач (64х40) в шкафу 900 мм, срок службы 5 лет 900 725 1800 1005
Batt. 45Ah, in 900 mm cabinet Батарейная емкость 45 Ач (64х45) в шкафу 900 мм, срок службы 10 лет 900 725 1800 1120
Batt. 55Ah, in 900 mm cabinet Батарейная емкость 55 Ач (64х40) в шкафу 900 мм, срок службы 10 лет 900 725 1800 1342
Batt. 75Ah, in 1300 mm cabinet Батарейная емкость 75 Ач (64x75) в шкафу 1300 мм, срок службы 10 лет. 1300 725 1800 1680
Batt. 80Ah, in 1300 mm cabinet Батарейная емкость 80 Ач (64x80) в шкафу 1500 мм, срок службы 10 лет. 1500 800 1800 1742
Batt. 90Ah, in 1300 mm cabinet Батарейная емкость 90 Ач (64x90) в шкафу 1300 мм, срок службы 10 лет. 1300 725 1800 2032
Batt. 100Ah, in 1500 mm cabinet Батарейная емкость 100 Ач (64x100) в шкафу 1500 мм, срок службы 10 лет. 1500 800 1800 2355
Batt. 120Ah, in 1500 mm cabinet Батарейная емкость 120 Ач (64x120) в шкафу 1500 мм, срок службы 10 лет. 1500 800 1800 2745
